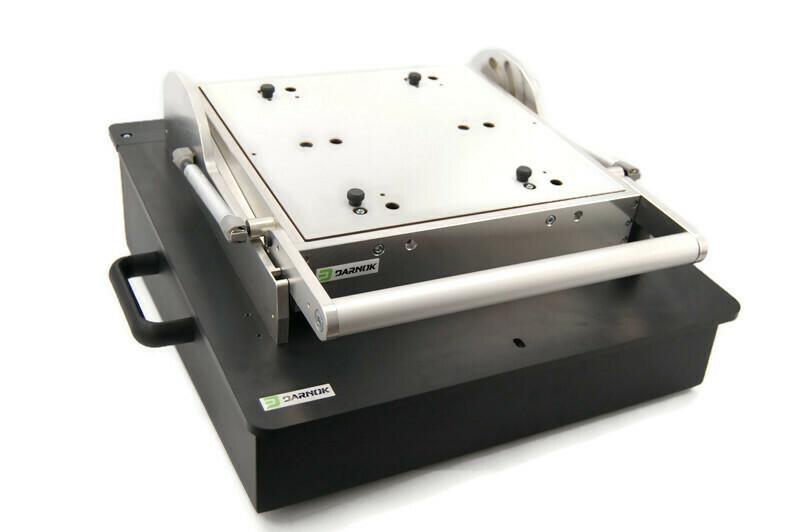

Tester igłowy ULTIMATE TFMU-2918

Test Fixture Mechanical Ultimate



Służy do testowanie dużych  serii  płyt PCB.  Wytrzymała konstrukcja oraz ergonomia użytkowania  idealna do masowej produkcji.Zamykany (mechanicznie) siła mięśni  operatora.

Główną zaletą jest zamykanie jedną dźwignia- w tym samym momencie realizowany jest również  docisk PCB do igieł. Używany  głownie do testów FCT oraz ICT.

  • Pole robocze: max. 290×180 mm(Możliwość zwiększenia)
  • Skok równoległy: 20mm
  • Max obciążenie igłami: 600N (300 igieł x2N)
  • Wymiary zew. (X*Y*Z): 480x520x260 mm
  • Możliwość wymiennych wkładów: Tak
  • Wersja ESD: TAK

Możemy zaadoptować tester pod Państwa produkt lub zaprojektować większą wersje testera.

Przykładowe realizacje na Adapterze ULTIMATE

Tester Funkcjonalny wykonany na adapterze ULTIMATE DARNOK
Tester wyposażony w:

  • Index USB typ C  sterowany pneumatycznie
  • Kamerę sprawdzającą poprawność wyświetlacza z oświetleniem
  • Moduł komunikacji NFC
  • Adapter zastępujący baterię CR2032
  • Blokadę przeciwprzynieceniu palców
