Co to jest PCBA Test Fixture i dlaczego jest tak ważny?
W świecie nowoczesnej elektroniki, gdzie produkcja urządzeń elektronicznych odbywa się w sposób zautomatyzowany i na dużą skalę, kluczowym etapem procesu wytwarzania jest testowanie. Jednym z najważniejszych narzędzi w tym procesie jest tzw. PCBA test fixture, czyli przyrząd testowy do zmontowanej płytki drukowanej (Printed Circuit Board Assembly).
Czym jest PCBA Test Fixture?

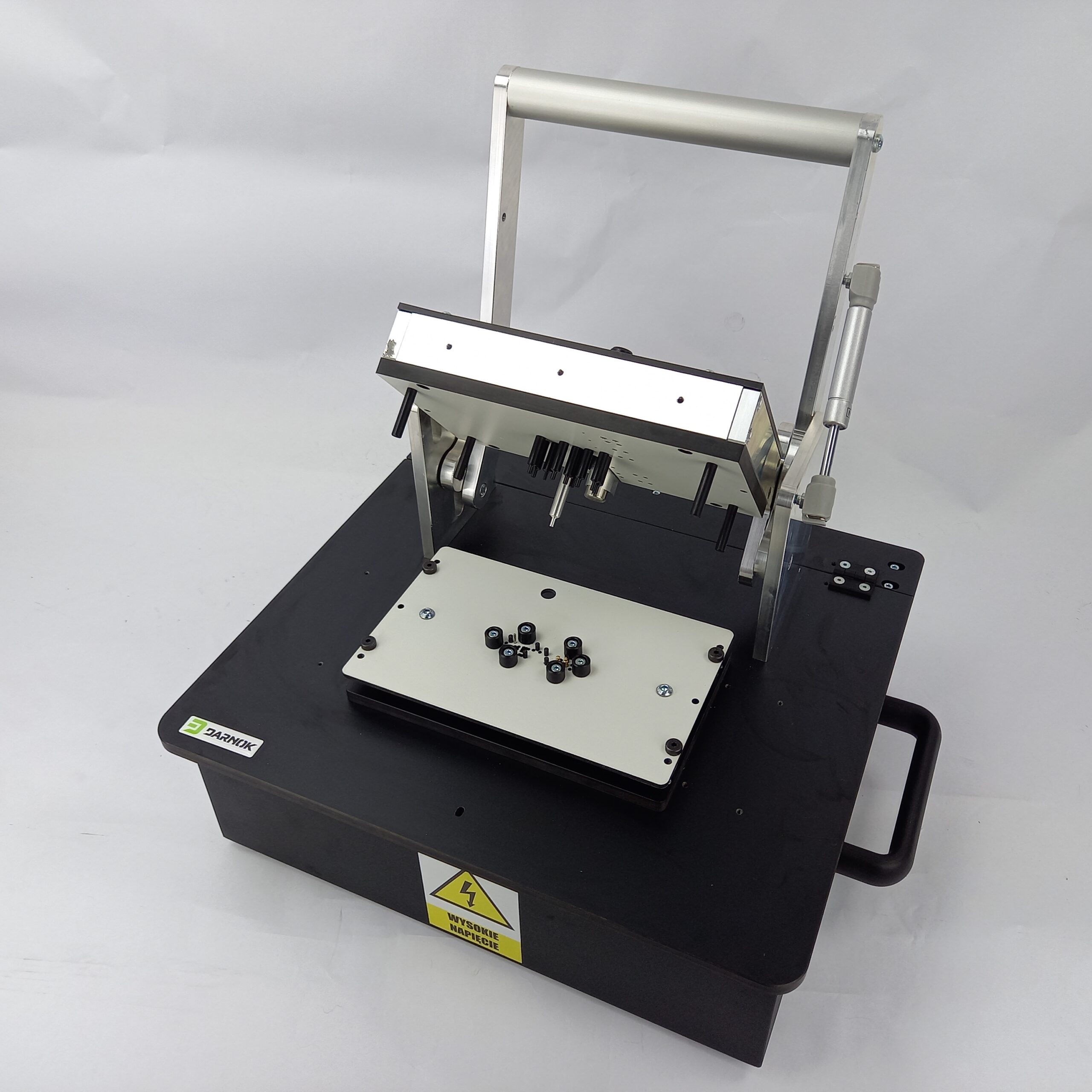

PCBA test fixture to specjalistyczne urządzenie mechaniczno-elektryczne, które służy do testowania gotowych płytek PCB, czyli tych, na których już zamontowano wszystkie elementy elektroniczne (kondensatory, rezystory, układy scalone, złącza itp.). Fixture umożliwia precyzyjne umieszczenie płytki w określonej pozycji oraz nawiązanie kontaktu elektrycznego z jej punktami testowymi.
Najczęściej fixture wyposażony jest w matrycę sprężynujących igieł testowych (spring probes), które stykają się z punktami pomiarowymi na płytce, umożliwiając przeprowadzenie testów In-Circuit (ICT) oraz testów funkcjonalnych (FVT).
Do czego służy?
Głównym zadaniem test fixture’a jest szybkie, powtarzalne i wiarygodne testowanie zmontowanych płytek PCB, zanim zostaną one zamontowane w obudowie końcowego urządzenia. Dzięki temu możliwe jest:
- wykrycie błędów montażowych (np. zimnych lutów, źle wlutowanych komponentów),
- sprawdzenie poprawności działania układu (funkcje, sygnały, komunikacja),
- zapewnienie jakości i niezawodności gotowego produktu.
Miejsce na końcu linii produkcyjnej
Test fixture znajduje się zazwyczaj na końcu linii SMT lub linii montażu THT, tuż przed etapem końcowego montażu urządzenia. Jego rola jest kluczowa, ponieważ pozwala wyłapać wszelkie nieprawidłowości przed zamknięciem produktu w obudowie, co znacząco obniża koszty potencjalnych reklamacji, napraw i przestojów produkcyjnych.
W praktyce oznacza to, że każdy egzemplarz płytki przechodzi przez test fixture, który automatycznie sprawdza, czy układ spełnia wszystkie parametry projektowe. Dopiero po pozytywnym wyniku testu, płytka trafia do dalszego montażu.
Dlaczego fixture musi być niestandardowy?
Każda płytka PCB ma inny kształt, rozmieszczenie komponentów i punkty testowe. Dlatego fixture projektuje się indywidualnie pod konkretny produkt. Obejmuje to zarówno elementy mechaniczne (prowadnice, dociski, ramy), jak i elektryczne (matryce igieł, złącza, układy pomiarowe).
Firmy takie jak DARNOK Industry sp. z o.o. oferują kompleksowe usługi: od projektu, przez prototyp, po wykonanie gotowego przyrządu testowego. Dzięki temu możliwe jest pełne dopasowanie testera do wymagań klienta oraz specyfiki linii produkcyjnej.
Podsumowanie
PCBA test fixture to nieodzowny element kontroli jakości w produkcji elektroniki. Znajduje się na końcu linii produkcyjnej i służy do wykrywania usterek jeszcze przed montażem końcowym. Dzięki niemu firmy mogą unikać kosztownych błędów, poprawić jakość swoich produktów i zapewnić klientom niezawodne urządzenia.
