Czym są Testery igłowe i do czego służą? (Test fixtures; Bed of nails testers)

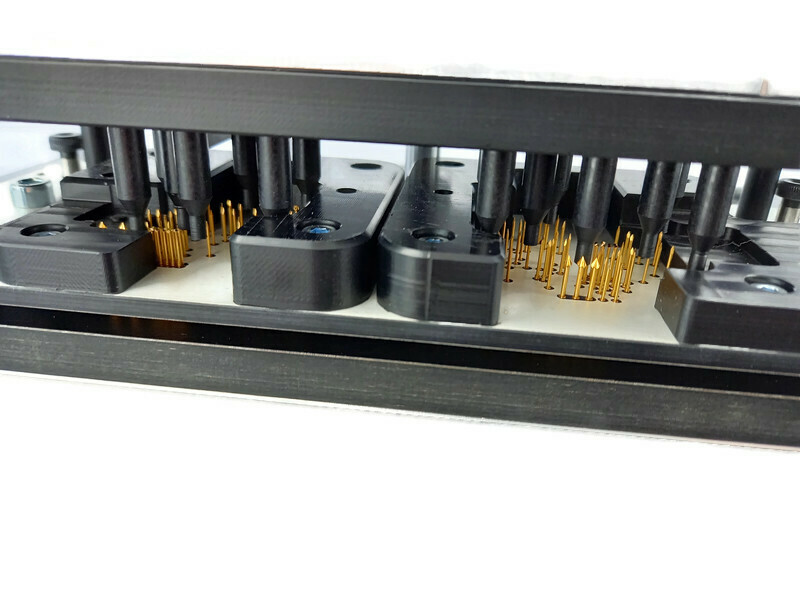

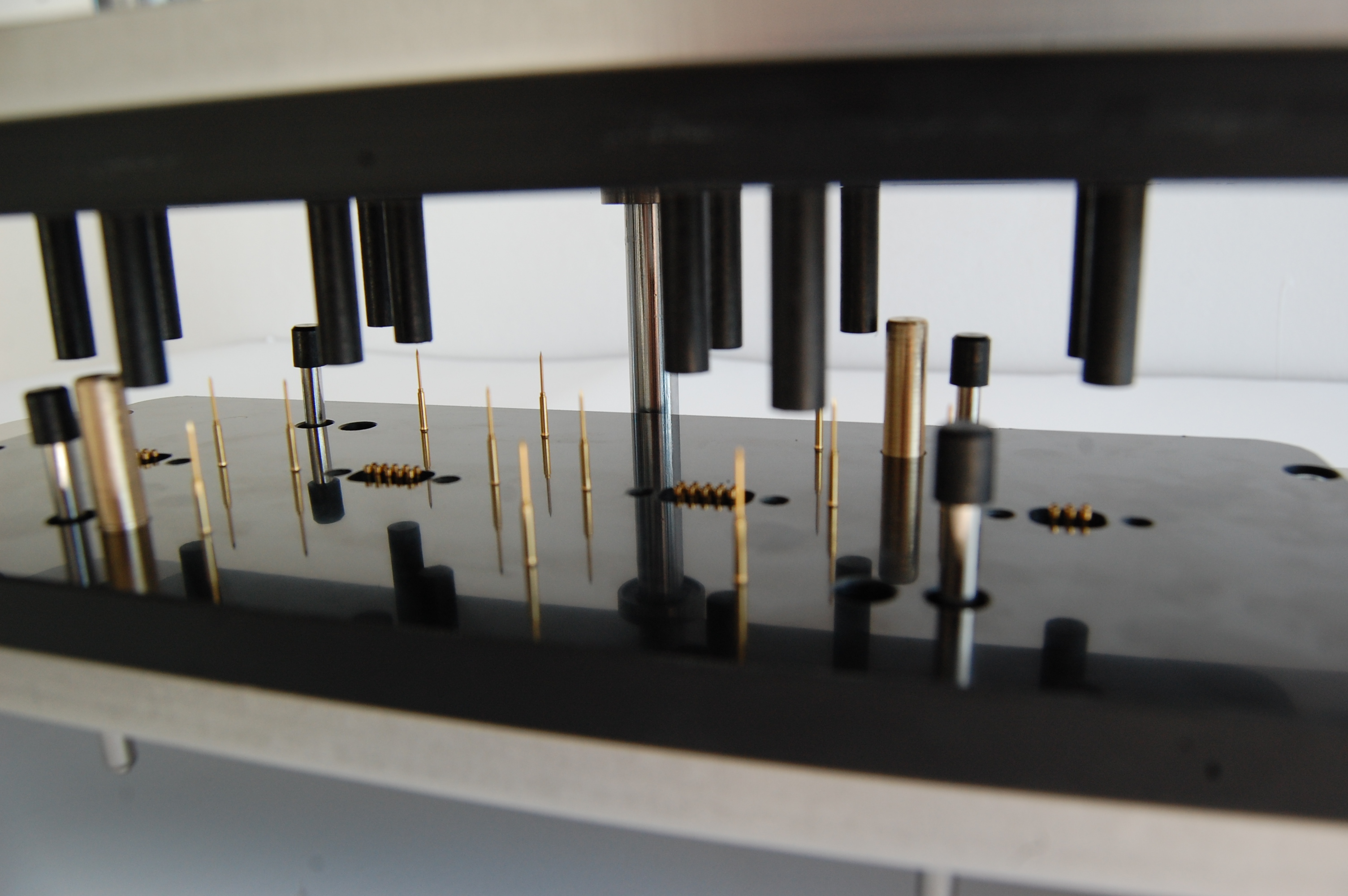

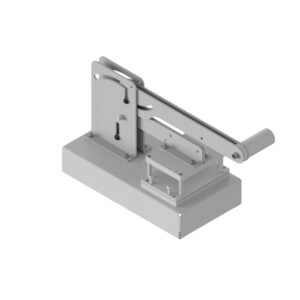

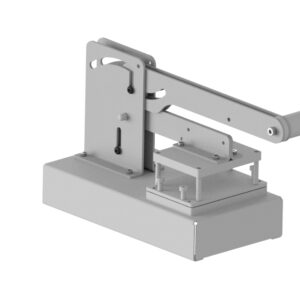

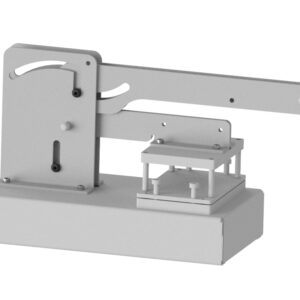

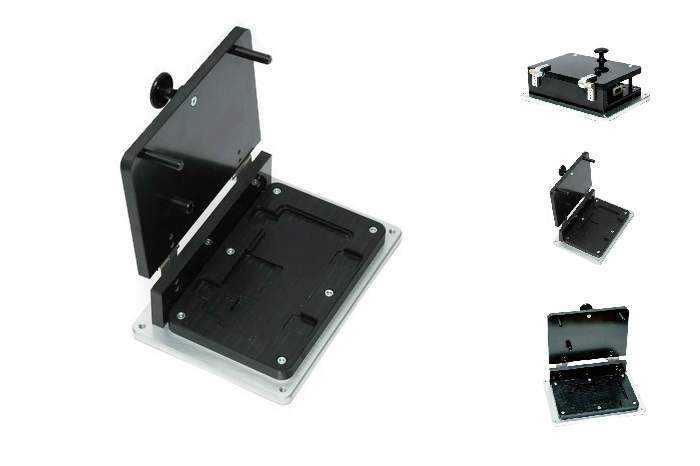

Testery igłowe to urządzenia do testowania płytek drukowanych PCB. Z pomocą sond testowych ( tzw. igieł ) trafiają w odpowiednie miejsca na płycie PCB. Są to punkty testowe, nóżki komponentów lub złącza.
Do testera możemy włożyć samą płytkę PCB, jak i również cały zamontowany produkt w obudowie. Poprzez specjalne indexy (plugins) możemy podłączać do modułu różnego rodzaju gniazda, np: USB; RJ-45; HDMI.
W testach wykorzystujemy również kamery przemysłowe z specjalnymi systemami, które, np. Sprawdzają poprawność wyświetlaczy. Często w testerach igłowych jest potrzeba sprawdzać poprawność wlutowania diod LED, również realizują to specjalistyczne analizatory.
Wyróżniamy rodzaje testów :
● ICT (In-circuit test)
● FCT(Functional test)
● HFV(High Voltage test)

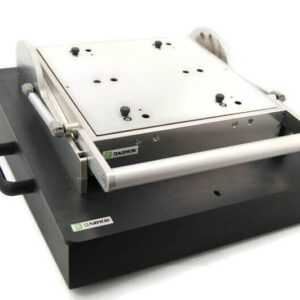

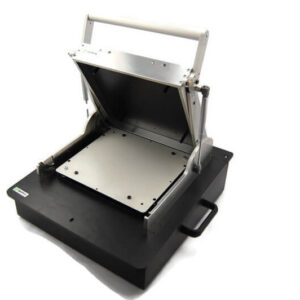

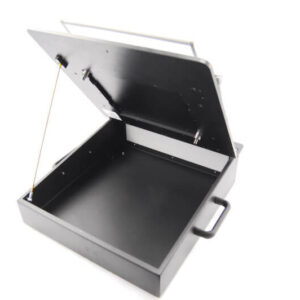

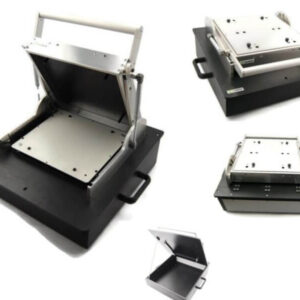

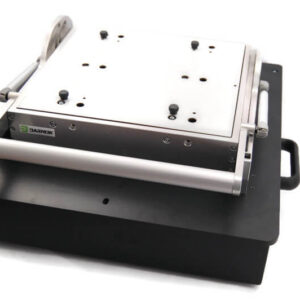

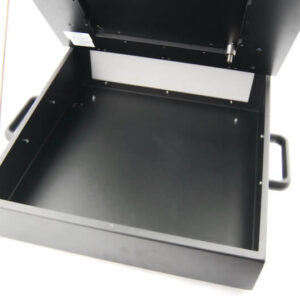

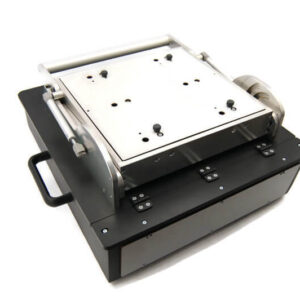

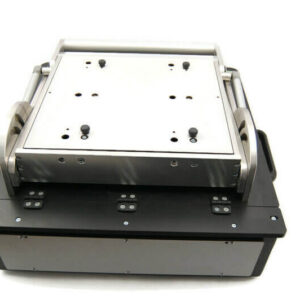

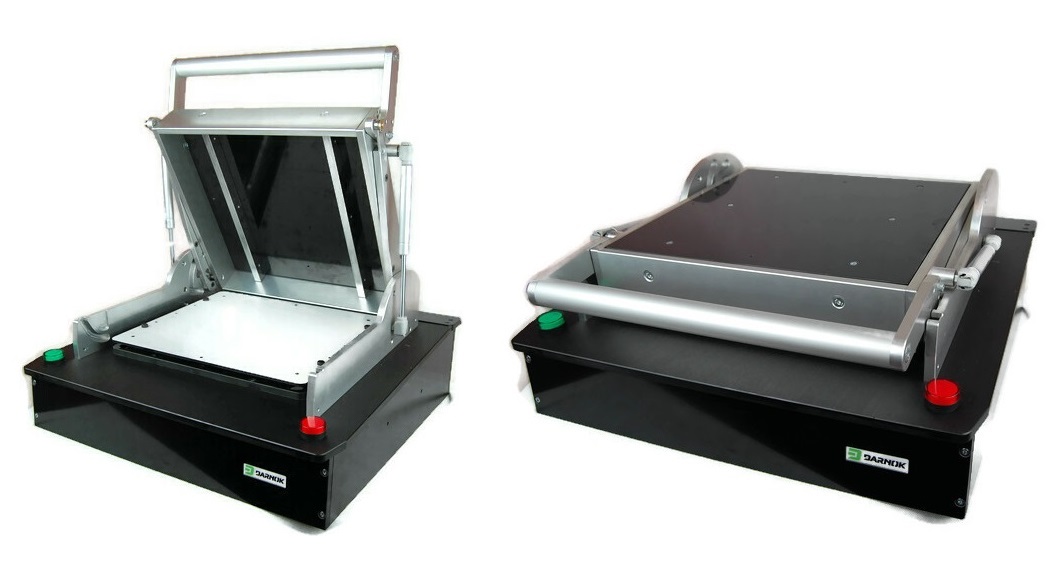

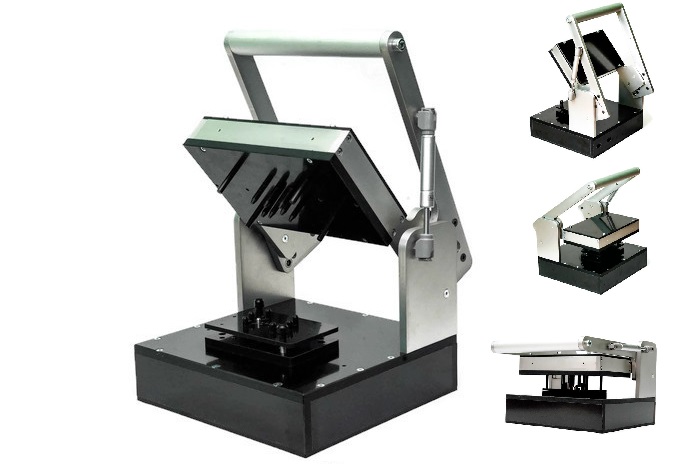

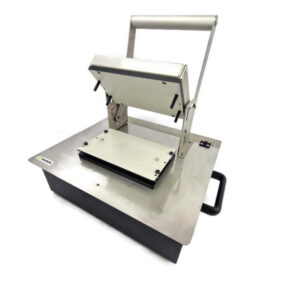

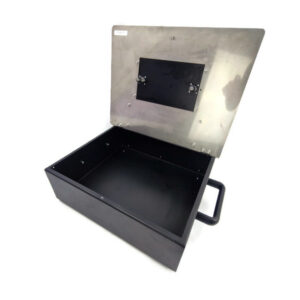

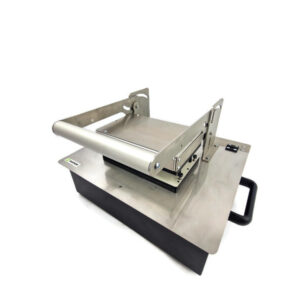

Adapter Testera igłowego ULTIMATE TFMU-2918
Test Fixture Mechanical Ultimate
Służy do testowanie dużych serii płyt PCB. Wytrzymała konstrukcja oraz ergonomia użytkowania idealna do masowej produkcji.
Zamykany (mechanicznie) siła mięśni operatora. Główną zaletą jest zamykanie jedną dźwignia- w tym samym momencie realizowany jest również docisk PCB do igieł. Używany głownie do testów FCT oraz ICT.
- Pole robocze: max. 290×180 mm(Możliwość zwiększenia)
- Skok równoległy: 20mm
- Max obciążenie igłami: 600N (300 igieł x2N)
- Wymiary zew. (X*Y*Z): 480x520x260 mm
- Możliwość wymiennych wkładów: Tak
- Wersja ESD: TAK
Możemy zaadoptować tester pod Państwa produkt lub zaprojektować większą wersje testera.

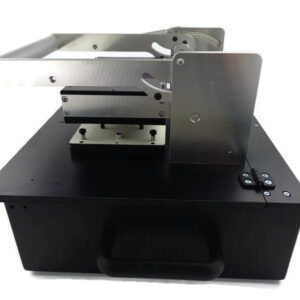

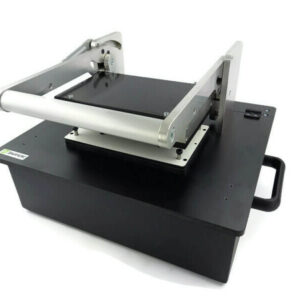

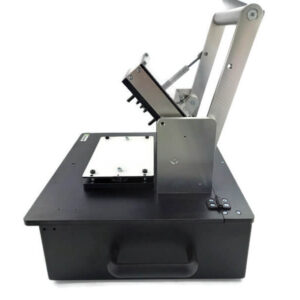

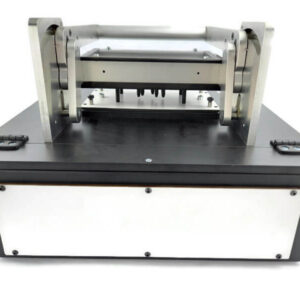

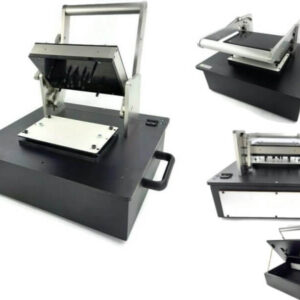

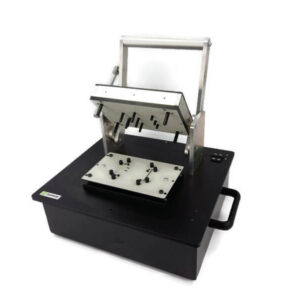

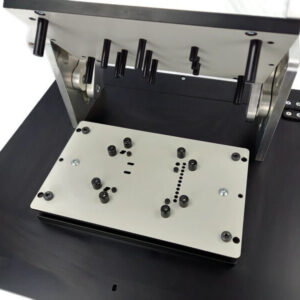

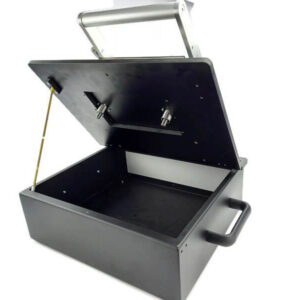

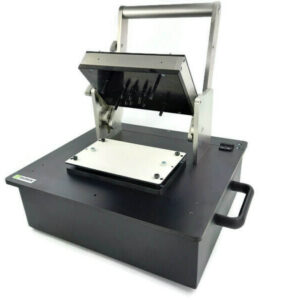

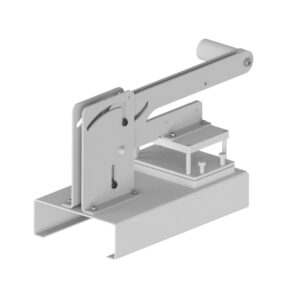

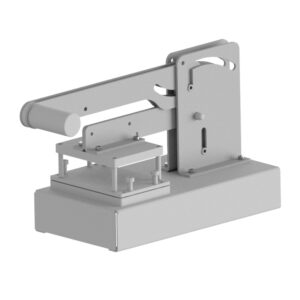

Adapter Testera igłowego MINI TFMMN-1613
Test Fixture Mechanical MINI
Służy do testowanie średniej wielkości serii przy niewielu punktach testowych
Ergonomiczna obsługa, łatwy dostęp do gniazda PCB
Zamykany (mechanicznie) siła mięśni operatora. Główną zaletą jest zamykanie jedną dźwignia- w tym samym momencie realizowany jest również docisk PCB do igieł.
- Pole robocze: max. 160×130 mm
- Skok równoległy: 22mm
- Max obciążenie igłami: 200N (ok 100igieł)
- Wymiary zew. (X*Y*Z): 420x400x280 mm
- Możliwość wymiennych wkładów: TAK
- Wersja ESD: TAK
Możemy zaadoptować tester pod Państwa produkt lub zaprojektować większą wersje testera.

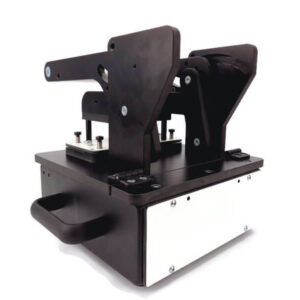

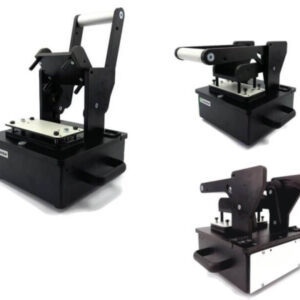

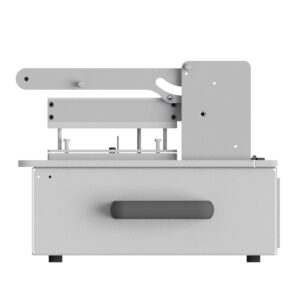

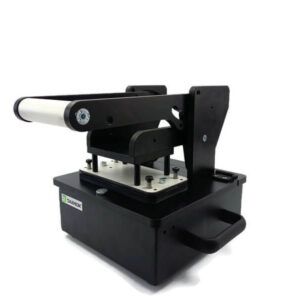

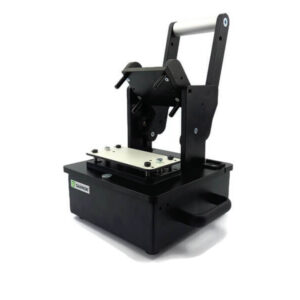

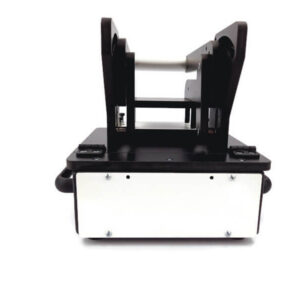

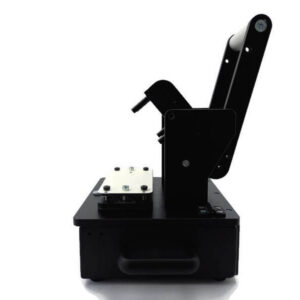

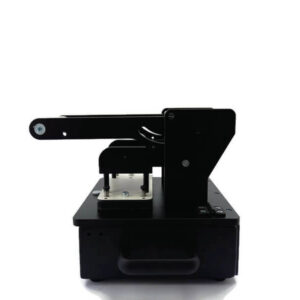

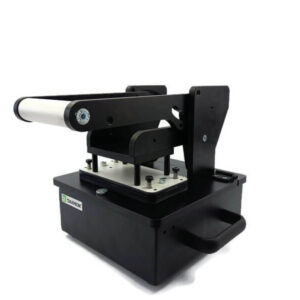

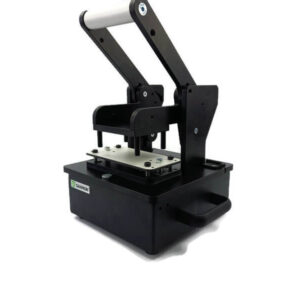

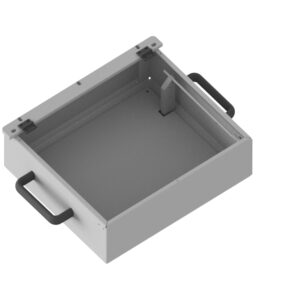

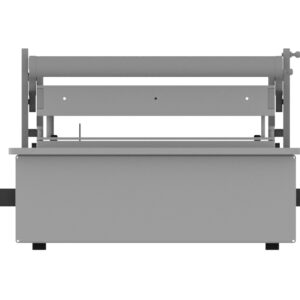

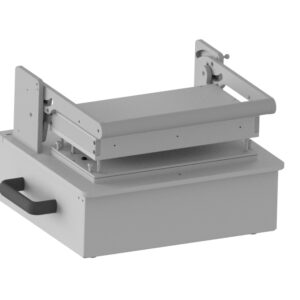

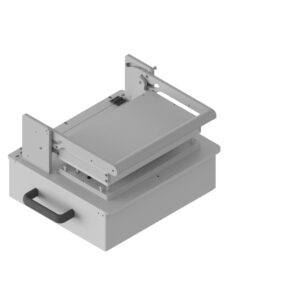

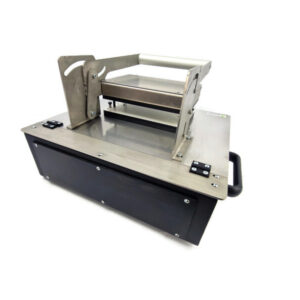

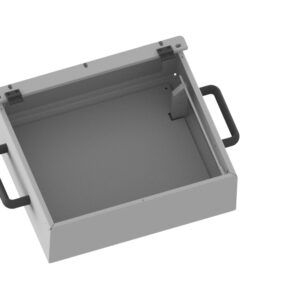

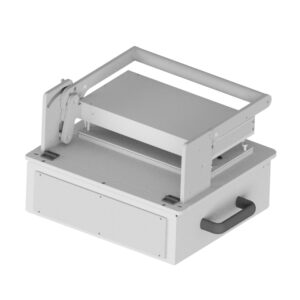

Adapter Testera igłowego Speed TFMS-0808
Test Fixture Mechanical Speed
Służy do testowanie małych serii PCB przy niewielu punktach testowych.
Ergonomiczna obsługa, łatwy dostęp do gniazda PCB
Zamykany (mechanicznie) siła mięśni operatora. Główną zaletą jest zamykanie jedną dźwignia- w tym samym momencie realizowany jest również docisk PCB do igieł.
- Pole robocze: max. 80×80 mm
- Skok poziomy: 24 mm
- Max obciążenie igłami: 100N (ok 50igieł)
- Wymiary zew. (X*Y*Z): 230×230(300 z dźwignią )x235 mm
- Możliwość wymiennych wkładów: Nie
- Wersja ESD: TAK
Możemy zaadoptować tester pod Państwa produkt lub zaprojektować większą wersje testera.

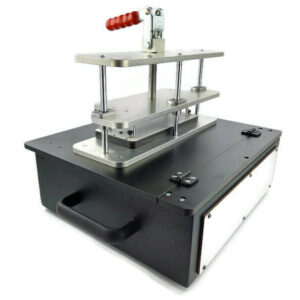

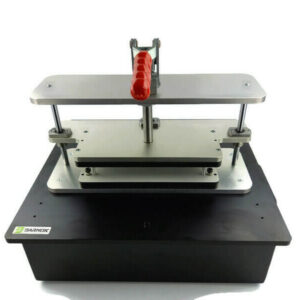

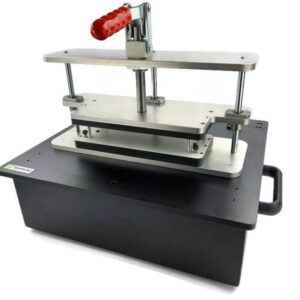

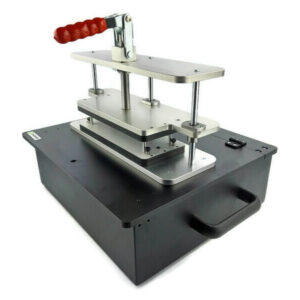

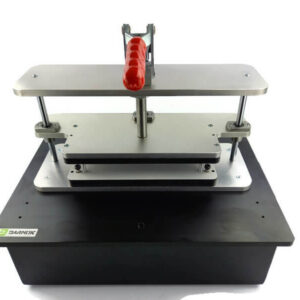

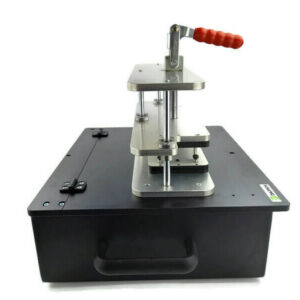

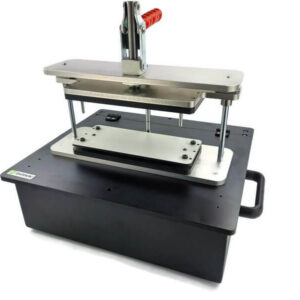

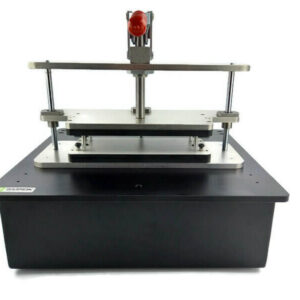

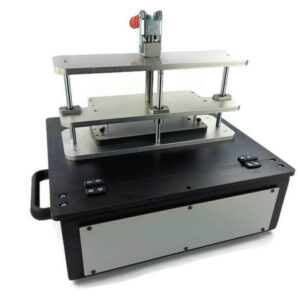

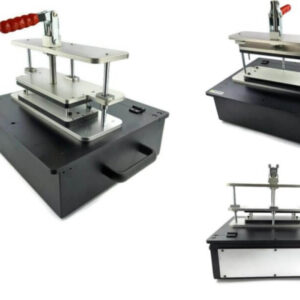

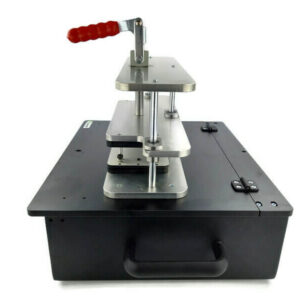

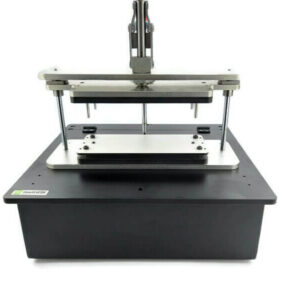

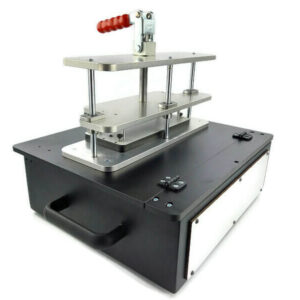

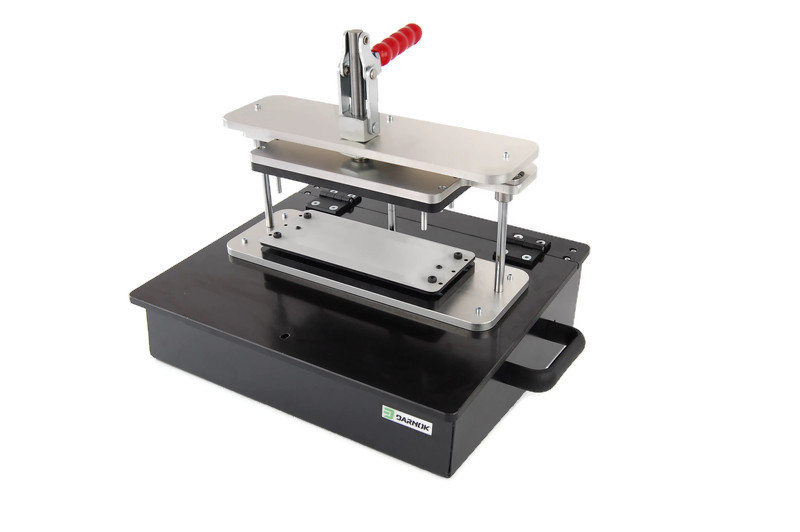

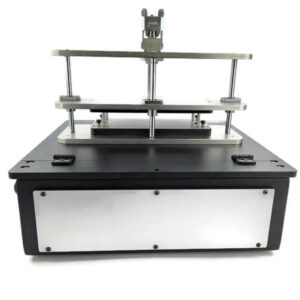

Adapter Testera igłowego EKO TFME-1015
Test Fixture Mechanical EKO
Służy do testowania małych i średnich serii płyt PCB. Prosta i wytrzymała konstrukcja obniża koszt produkcji nie tracąc na jakości.
- Pole robocze: max. 100×150 mm
- Skok poziomy: 75 mm
- Max obciążenie igłami: 600N (ok 200igieł)
- Wymiary zew. (X*Y*Z): 380x400x400 mm
- Możliwość wymiennych wkładów: Tak
- Wersja ESD: TAK
Możemy zaadoptować tester pod Państwa produkt lub zaprojektować większą wersje testera.

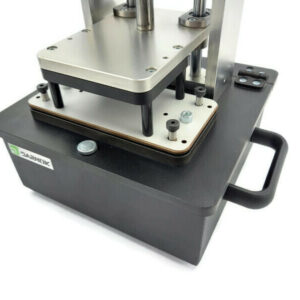

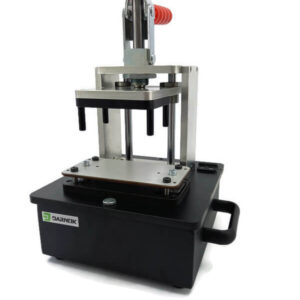

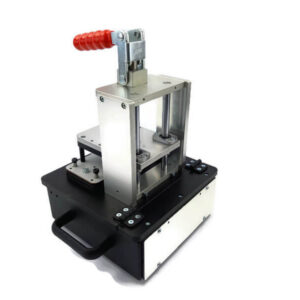

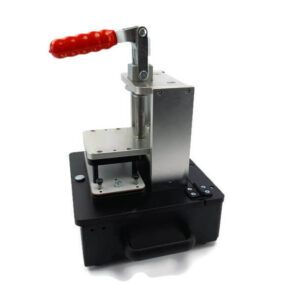

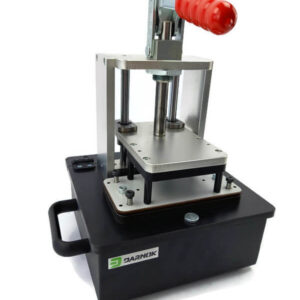

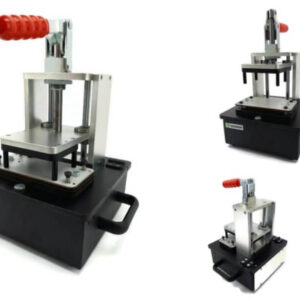

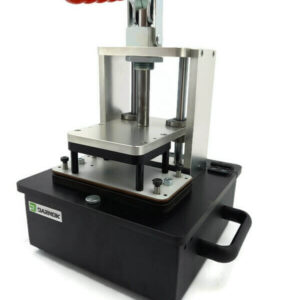

Adapter Testera igłowego Micro TFMM-0808
Test Fixture Mechanical Micro
Służy do testowania małych i średnich serii płyt PCB. Prosta i wytrzymała konstrukcja obniża koszt produkcji nie tracąc na jakości.
Zamykany (mechanicznie) siła mięśni operatora.
- Pole robocze: max. 80×80 mm
- Skok poziomy: 75 mm
- Max obciążenie igłami: 600N (ok 200igieł)
- Wymiary zew. (X*Y*Z): 230x230x230 mm
- Możliwość wymiennych wkładów: Tak
- Wersja ESD: TAK
Możemy zaadoptować tester pod Państwa produkt lub zaprojektować większą wersje testera.

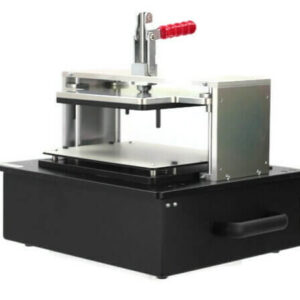

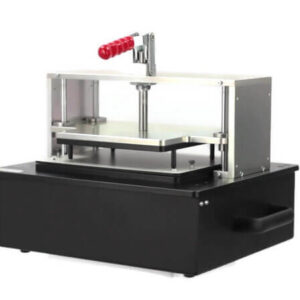

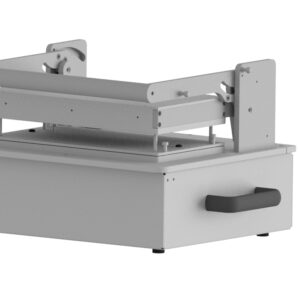

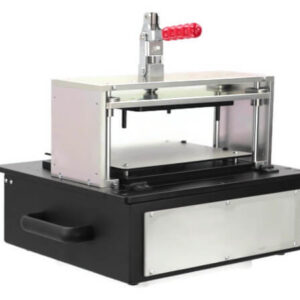

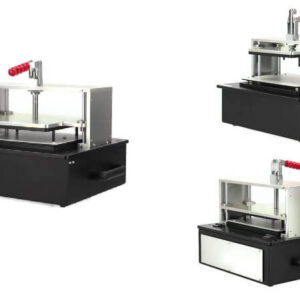

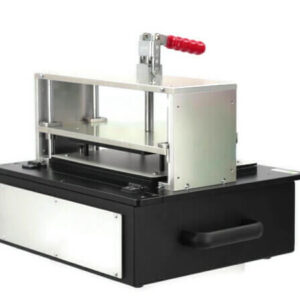

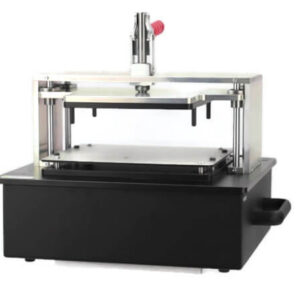

Adapter tester igłowy TFMEXL 2020 EKO XL 200×200
Test Fixture EKO XL
Adapter testera igłowego EKO XL to prosta i wytrzymała konstrukcja. Dzięki swojej prostocie obniża koszt produkcji nie tracąc na jakości. Służy do testowania małych i średnich serii płyt PCB.
- Pole robocze: max. 200×200 mm
- Skok poziomy: 75 mm
- Max obciążenie igłami: 600N (ok 200igieł) Wymiary zew. (X*Y*Z): 380x400x400 mm
- Możliwość wymiennych wkładów: Tak
- Wersja ESD: TAK
Możemy zaadoptować tester pod Państwa produkt lub zaprojektować większą wersje testera.

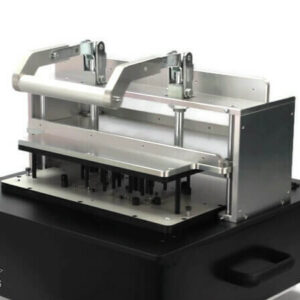

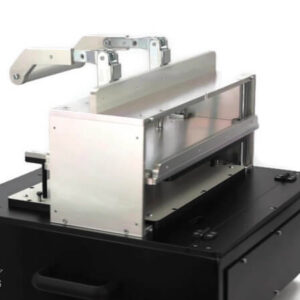

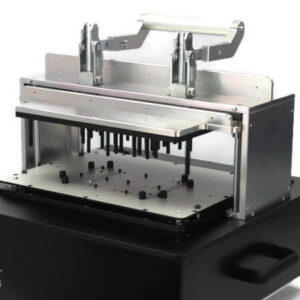

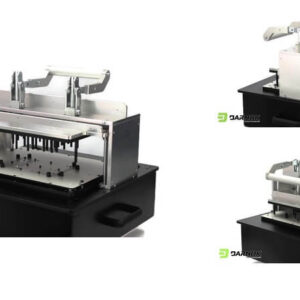

Adapter Testera igłowego EKO XXL
TFMEXXL 3525 350×250
Test Fixture EKO XXL
Adapter testera igłowego EKO XXL to prosta i wytrzymała konstrukcja. Dzięki swojej prostocie obniża koszt produkcji nie tracąc na jakości.
Służy do testowania małych i średnich serii płyt PCB.
- Pole robocze: max. 350×250 mm
- Skok poziomy: 75 mm
- Max obciążenie igłami: 1800N (ok 600igieł)
- Wymiary zew. (X*Y*Z): 500x500x400 mm
- Możliwość wymiennych wkładów: Tak
- Wersja ESD: TAK
Możemy zaadoptować tester pod Państwa produkt lub zaprojektować większą wersje testera.
Piny dociskowe PCB do Testerów igłowych(presson pins)
Mamy w swojej ofercie Produkujemy również Piny dociskające do testerów igłowych z POM-u ESD rozpraszającego ładunki elektrostatyczne. O średnicy fi 6 zwężone na fi 3 z gwintem M3

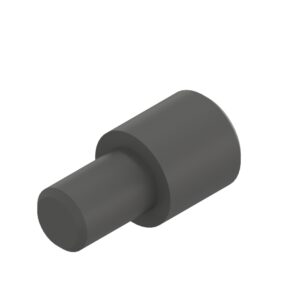

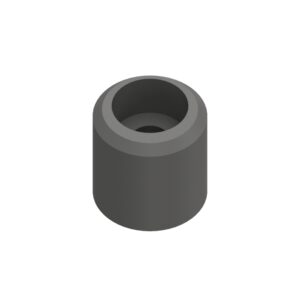

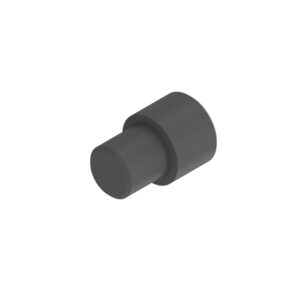

Piny podporowe PCB do Testerów igłowych (support pins)
Mamy w swojej ofercie Produkujemy również Piny dociskające do testerów igłowych z POM-u ESD rozpraszającego ładunki elektrostatyczne.
Fi 2/3 oraz Fi 3/4
Kołki dociskowe do Testerów igłowych (presson rods)
Mamy w swojej ofercie Produkujemy również kołki dociskające do testerów igłowych z POM-u ESD rozpraszającego ładunki elektrostatyczne.
Kołki fi 8 z gwintem M4.

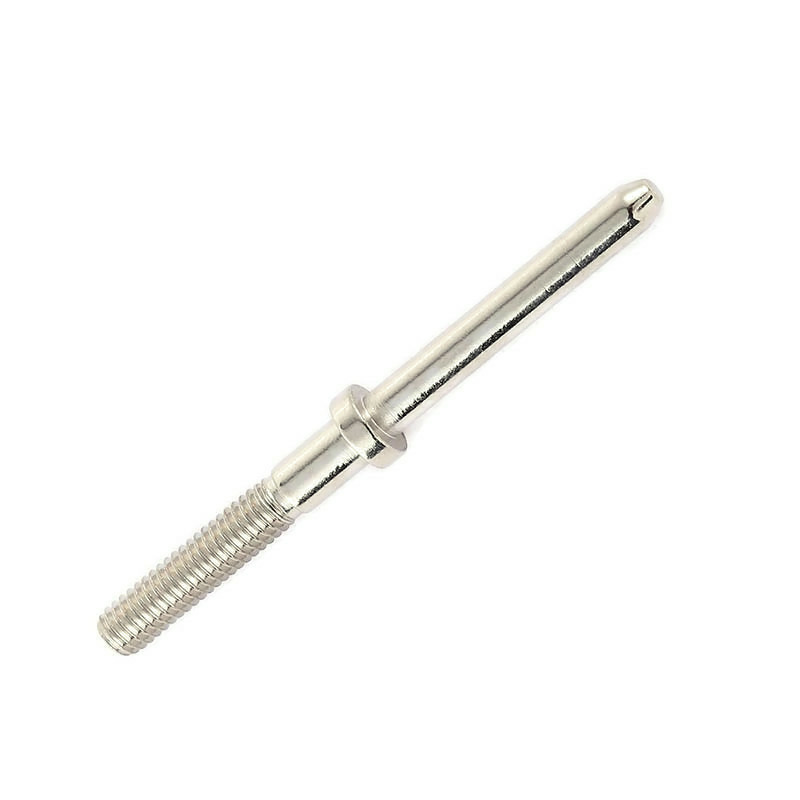

Piny bazujące PCB do Testerów igłowych(base pins)
Mamy w swojej ofercie Produkujemy również Piny bazujące o różnych wymiarach do testerów igłowych ze stali nierdzewnej lub mosiądzu

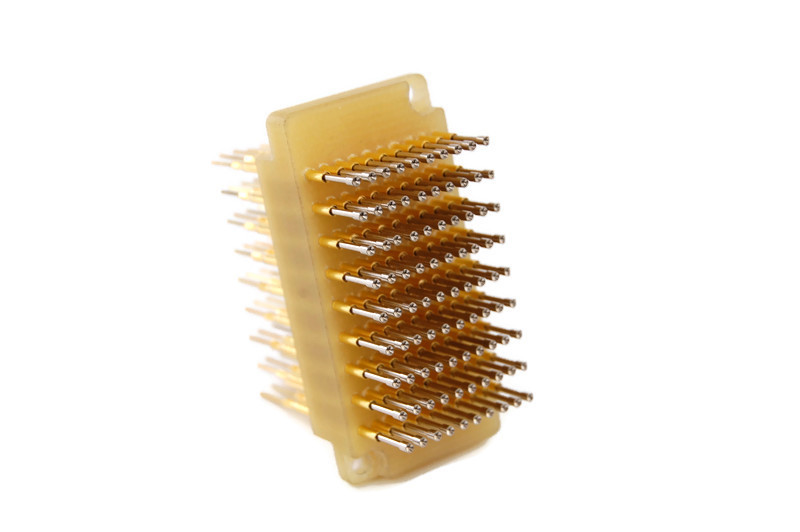

Złącza testowe do systemów typu receiver ( interface blocks)
Mamy w swojej ofercie złącza męskie oraz żeńskie. Produkujemy również złącza na specjalne zamówienie, np USB, RJ-45 itp.
