Oprzyrządowanie Produkcyjne – Przyrząd do Skręcania z Funkcją Obracania

Wyzwanie

Podczas montażu modułu konieczne było precyzyjne skręcanie w różnych osiach, co wymagało częstego obracania elementu. Problemem było:

  • Stabilne pozycjonowanie podczas skręcania – brak precyzyjnej blokady utrudniał montaż,
  • Ergonomia pracy – operatorzy musieli ręcznie przytrzymywać moduł w odpowiedniej pozycji, co zwiększało ryzyko błędów i wydłużało proces,
  • Bezpieczeństwo i zgodność z normami ESD – narzędzie musiało zapewniać ochronę przed wyładowaniami elektrostatycznymi i być trwałe w warunkach produkcyjnych.

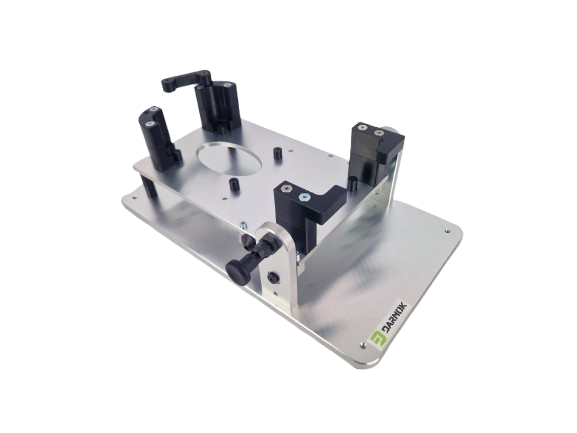

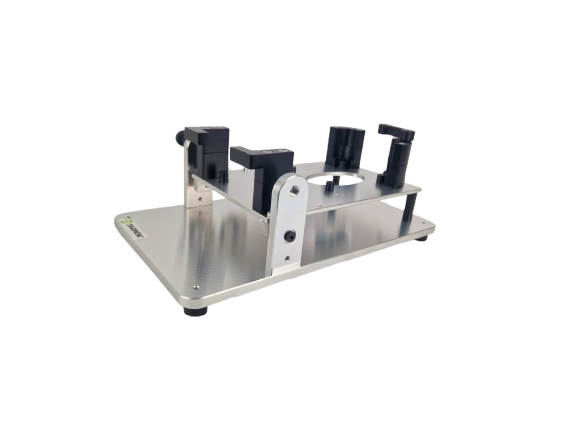

Rozwiązanie: Przyrząd do Skręcania z Funkcją Obracania

Opracowaliśmy przyrząd do skręcania pozwalający na łatwe obracanie modułu oraz automatyczne blokowanie w pionowej pozycji. Główne cechy rozwiązania:

1. Obracanie modułu w osiach z blokadą w pionie

  • Moduł można obracać w wybranej osi, co ułatwia dostęp do wszystkich śrub i skraca czas montażu,

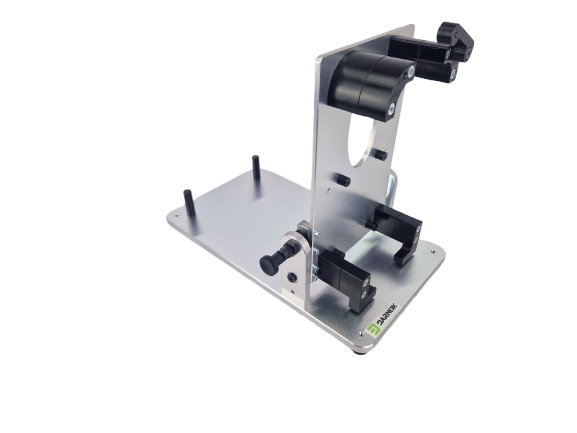

  • Po osiągnięciu pozycji pionowej następuje automatyczne zatrzaskiwanie, co eliminuje konieczność ręcznego przytrzymywania,
  • Aby powrócić do pozycji poziomej, wystarczy odciągnąć trzpień blokujący firmy ELESA, co zapewnia szybkie i wygodne użytkowanie.

2. Konstrukcja zoptymalizowana pod kątem trwałości i ochrony ESD

  • Podstawa i korpus z anodowanego aluminium – zapewnia lekkość, odporność na zużycie oraz ochronę przed korozją,
  • Elementy bazujące i prowadzące z POM ESD – spełniają wymagania ochrony przed wyładowaniami elektrostatycznymi, chroniąc wrażliwe komponenty elektroniczne.

3. Ergonomiczne i intuicyjne użytkowanie

  • Automatyczne blokowanie pozycji odciąża operatora, eliminując konieczność ręcznego ustawiania modułu,
  • Stabilne mocowanie zmniejsza ryzyko błędów montażowych, poprawiając jakość i powtarzalność procesu,
  • Obsługa trzpienia blokującego ELESA jest intuicyjna i pozwala na szybkie zmiany pozycji.

Wyniki

  • Zwiększenie precyzji montażu – automatyczna blokada eliminuje błędy związane z nieprecyzyjnym ustawieniem modułu,
  • Skrócenie czasu operacji – ergonomiczne obracanie modułu pozwala na szybsze i bardziej efektywne skręcanie w różnych osiach,
  • Bezpieczeństwo i trwałość – zastosowanie POM ESD i anodowanego aluminium gwarantuje długowieczność narzędzia oraz ochronę komponentów elektronicznych,
  • Poprawa komfortu pracy operatorów – eliminacja ręcznego przytrzymywania modułu zwiększa ergonomię stanowiska montażowego.

Podsumowanie

Nasze oprzyrządowanie produkcyjne (Production Tooling) pozwala na efektywną i precyzyjną pracę przy montażu komponentów w wielu osiach. Dzięki zastosowaniu automatycznego zatrzasku, trzpienia blokującego ELESA oraz materiałów zgodnych z normami ESD, zapewniamy trwałość, bezpieczeństwo i wygodę użytkowania.

Jeśli Twoja produkcja wymaga specjalistycznych narzędzi montażowych, skontaktuj się z nami – dostarczamy innowacyjne i dopasowane rozwiązania dla wymagających procesów!
