Cel: Zaprojektowanie prasy montażowej zapewniającej montaż blaszki pokrywki w obudowie z dokładnością do 0,1 mm
Wyzwanie: Utrzymanie precyzji montażu, zapobieganie zbyt głębokiemu wprasowywaniu blaszki oraz zapewnienie elastyczności dla obsługi dwóch rodzajów produktów.
Wyzwania Techniczne
- Dokładność montażu: Klient wymagał, aby blaszka pokrywki była montowana z dokładnością do 0,1 mm, co oznaczało potrzebę zastosowania bardzo precyzyjnego systemu regulacji i pozycjonowania.
- Zabezpieczenie przed nadmiernym wprasowaniem: Aby uniknąć deformacji lub uszkodzenia elementów, kluczowe było ograniczenie głębokości montażu z możliwością precyzyjnego ustawienia pozycji końcowej prasy.
- Obsługa dwóch rodzajów produktów: Stanowisko musiało umożliwiać wymianę gniazd bazujących, tak aby można było montować blaszki w dwóch różnych typach obudów, bez konieczności skomplikowanych modyfikacji konstrukcji.

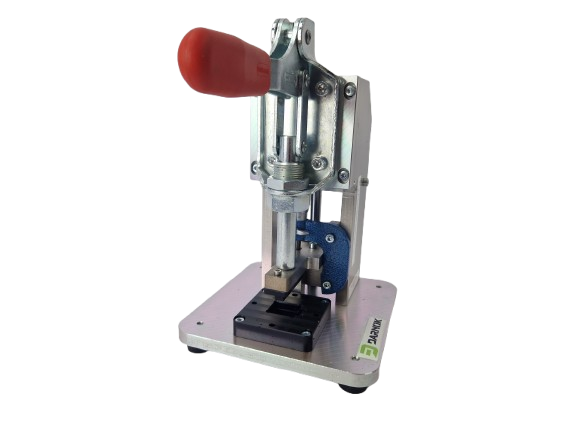

Nasze Rozwiązanie: Prasa Montażowa z Regulowanym Zderzakiem
Zapewniliśmy klientowi rozwiązanie w postaci specjalistycznej prasy montażowej, która spełnia wszystkie wymagania dotyczące precyzji, trwałości i elastyczności:
1. Precyzyjny zderzak z regulacją mikrometryczną
- Zastosowaliśmy zderzak z regulacją opartą na mikrometrze, co pozwala na ustawienie głębokości wprasowywania blaszki z dokładnością do 0,01 mm.
- Dzięki temu operator może precyzyjnie dostosować pozycję końcową prasy, eliminując ryzyko zbyt głębokiego montażu blaszki.
2. Konstrukcja z anodowanego aluminium
- Wykonanie konstrukcji z anodowanego aluminium zapewnia lekkość, odporność na korozję oraz wysoką wytrzymałość, co jest istotne w środowisku przemysłowym.
- Anodowanie dodatkowo zabezpiecza powierzchnię przed zużyciem mechanicznym i chemicznym.
3. Precyzyjne prowadzenie na wałku liniowym z łożyskiem kulkowym
- Prasa została wyposażona w wałek liniowy z łożyskiem kulkowym, który zapewnia idealnie płynny i stabilny ruch w trakcie procesu montażu.
- Takie rozwiązanie minimalizuje ryzyko przesunięć lub odchyleń podczas pracy.
4. Wymienne gniazda bazujące
- Konstrukcja prasy umożliwia szybką wymianę gniazd bazujących, które są pozycjonowane na kołkach bazujących, co gwarantuje powtarzalność ustawień.
- Dzięki temu prasa jest kompatybilna z dwoma różnymi rodzajami produktów, co zwiększa jej wszechstronność.
5. Ergonomia i łatwość obsługi
- Projekt uwzględnia ergonomiczne rozmieszczenie elementów sterujących, co ułatwia operatorowi szybkie i precyzyjne przygotowanie prasy do pracy.
- Regulacje są intuicyjne, co skraca czas zmiany ustawień i zwiększa wydajność produkcji.
Wyniki
- Precyzja montażu: Prasa montażowa zapewnia dokładność wprasowywania blaszki pokrywki na poziomie 0,1 mm, spełniając wysokie wymagania jakościowe klienta.
- Elastyczność produkcji: Dzięki wymiennym gniazdom bazującym klient może obsługiwać dwa różne typy produktów przy minimalnym czasie przestoju.
- Trwałość i niezawodność: Konstrukcja z anodowanego aluminium i precyzyjne prowadzenie gwarantują długotrwałe, niezawodne działanie urządzenia w trudnych warunkach produkcyjnych.
Dlaczego warto wybrać nasze prasy montażowe?
Nasze prasy montażowe zostały zaprojektowane z myślą o najwyższej precyzji i trwałości. Dzięki zastosowaniu innowacyjnych technologii, takich jak mikrometryczna regulacja zderzaka, anodowane aluminium i wałki liniowe z łożyskami kulkowymi, dostarczamy rozwiązania, które nie tylko spełniają, ale także przewyższają oczekiwania naszych klientów. Skontaktuj się z nami, aby dowiedzieć się więcej o możliwościach naszych pras montażowych!
